田宮迷你四驅改造集

TAMIYA MINI 4WD討論。
頭像
痴漢
Legendary EMPEROR
文章: 15442
註冊時間: 30日 6月 2009年, 02:14

Re: 田宮迷你四驅改造集

文章 痴漢 » 23日 11月 2009年, 23:50

主題
井桁車架(基本構造)製作編之摩打芯打入FRP

工具及材料


說明及方法
圖檔

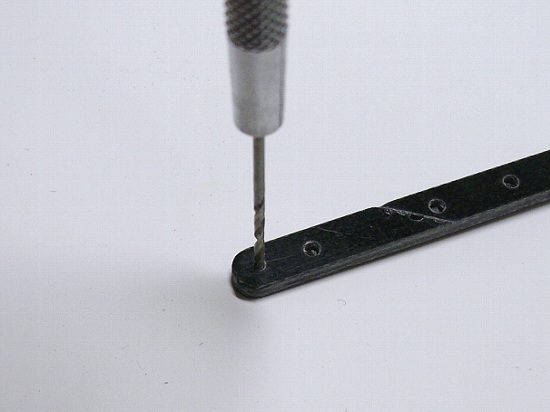

まずは1.5mmのピンバイスで下穴を開けます、斜めに開いたら気にせず揉んでまっすぐに!

圖檔

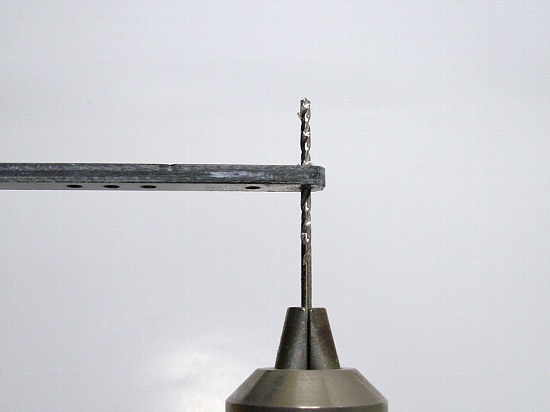

今度は1.8mmのキリで電動ドリルを使って開け直します、1.8mmのピンバイスがあれば手でやった方がいいかも。

圖檔

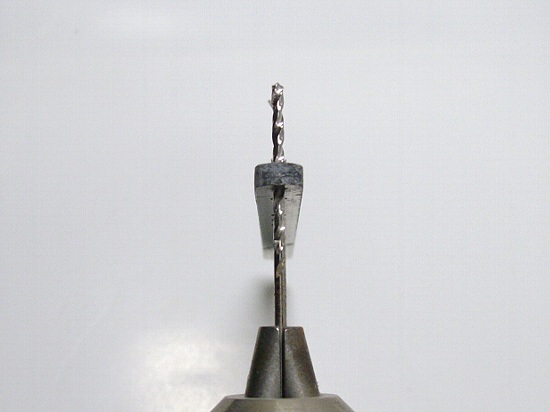

見る面を90度単位で見変えて、出来るだけ直角に成るようにドリルを揉みます、あまりやると緩くなるので適度に!

圖檔

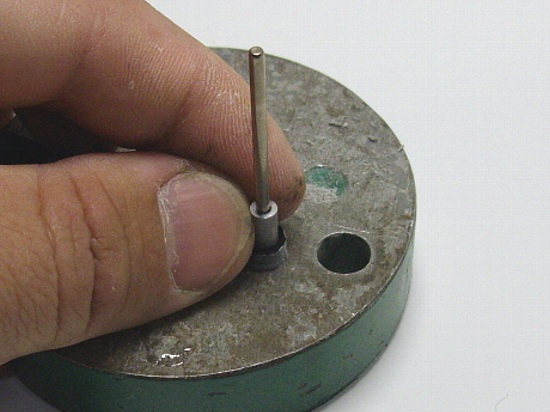

いよいよモーターピンの打ち込み!、アルミスペーサーをガイドにして手で保持します。

圖檔

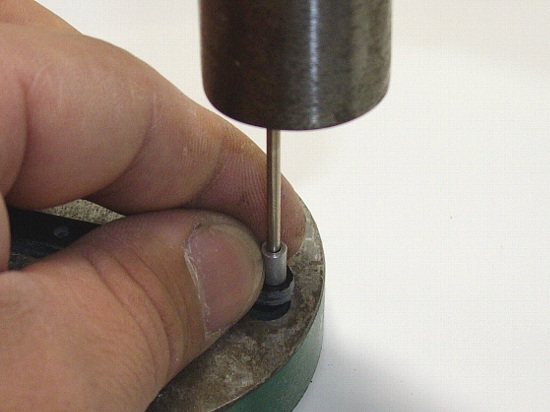

ハンマーでコンコン!、出来るだけFRP1枚目までに真っ直ぐになるように打ち込みます。

圖檔

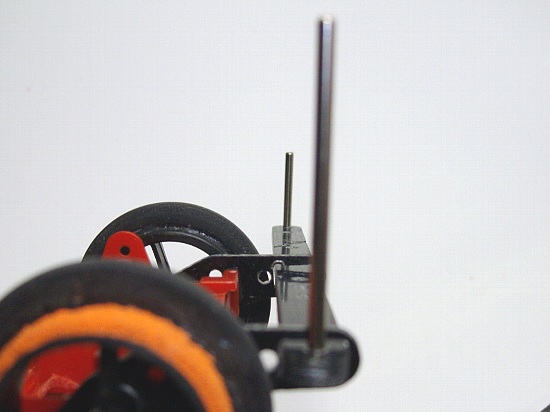

FRP2枚目に貫通するまでにピンに力を加えて真っ直ぐに成るように虚勢しながら打ち込みます。

圖檔
特にリヤ1枚物のFRPだとシャーシに差し込んでからの作業・・注意が必要です。

圖檔

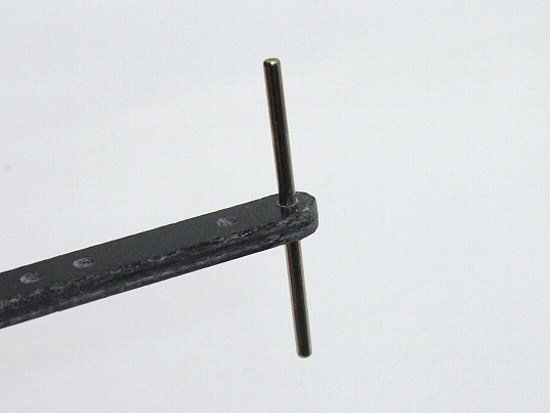

貫通させた後に曲がって入っていたら・・まあペンチで曲げて虚勢しましょう(笑

圖檔

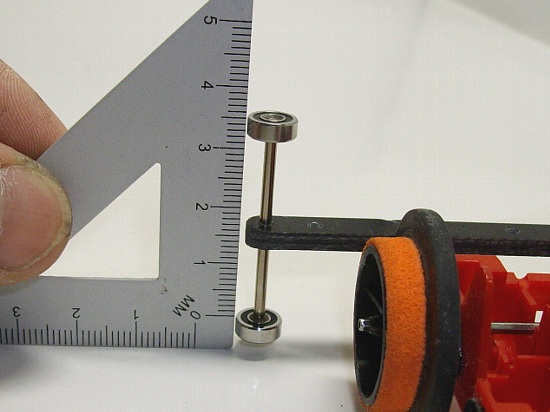

ピン打ちした後にFRPを井桁に接着します、この時に垂直になるように調整します。

圖檔

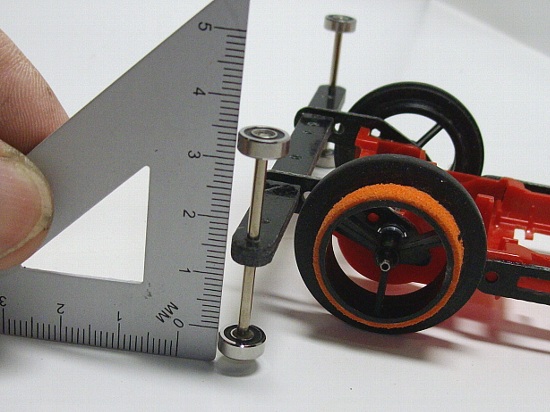

縦横よく合わせてFRPを固定して、少々ならペンチで曲げて調整します。

圖檔
FRPは一度に接着せず、仮付けしながら数日かけて接着すると間違いが無いです、お疲れ様でした。

上記の工作を行うに従い、電動ドリルやリューター等の動力を要する道具の使用を記載していますが、ミニ四駆入門者の一般家庭には無い場合が殆どだと思います、しかしこれら工具が無くても工夫次第で同じような工作は可能です。
基本はカッター、ニッパー、ペンチ、棒ヤスリ、ハンマー・・それにピンバイスがあれば殆ど全ての工作が可能です、当方も殆どそれらの工具のみで製作しています。
これら工具は今では一般の人でも容易に100円ショップで全て揃える事が出来るようになりました、難しい工具が無くても十二分な工作は可能ですので皆さん手を動かしましょう(笑

※旋盤、ボール盤、コンプレッサー・・実は一通り何でも持ってるけど面倒なので普段は使わない当方でした(爆

Article from MOTOR-TEC.COM
EMPRESS SPEEDWAY - 香港迷你四驅車場 - Mini 4WD Speedway of Hong Kong
圖檔
第一屆田宮迷你四驅ES盃亞軍

頭像
痴漢
Legendary EMPEROR
文章: 15442
註冊時間: 30日 6月 2009年, 02:14

Re: 田宮迷你四驅改造集

文章 痴漢 » 29日 11月 2009年, 04:05

主題
FRP的認識

工具及材料


說明及方法
玻璃钢 - 维基百科,自由的百科全书
EMPRESS SPEEDWAY - 香港迷你四驅車場 - Mini 4WD Speedway of Hong Kong
圖檔
第一屆田宮迷你四驅ES盃亞軍

頭像
痴漢
Legendary EMPEROR
文章: 15442
註冊時間: 30日 6月 2009年, 02:14

Re: 田宮迷你四驅改造集

文章 痴漢 » 29日 11月 2009年, 04:07

主題
碳纖維的認識

工具及材料


說明及方法
碳纖維 - 維基百科,自由的百科全書
EMPRESS SPEEDWAY - 香港迷你四驅車場 - Mini 4WD Speedway of Hong Kong
圖檔
第一屆田宮迷你四驅ES盃亞軍

joe
Legendary EMPEROR
文章: 4133
註冊時間: 2日 7月 2009年, 01:58

Re: 田宮迷你四驅改造集

文章 joe » 30日 11月 2009年, 00:27

圖檔

這個步驟十分重要

頭像
痴漢
Legendary EMPEROR
文章: 15442
註冊時間: 30日 6月 2009年, 02:14

Re: 田宮迷你四驅改造集

文章 痴漢 » 5日 12月 2009年, 02:42

主題
大徑細徑如何取捨

工具及材料
15133 Rev-Tuned Motor
15134 Torque-Tuned Motor
15186 Plasma-Dash Motor
15215 Atomic-Tuned Motor
15225 Touch-Dash Motor
15256 Hyper-Dash 2 Motor
15307 Ultra-Dash Motor
15317 R/C MINI 4WD POWER-DASH MOTOR
15318 R/C MINI 4WD SPRINT-DASH MOTOR
94380 AO-1001 FA-130 Type Stock Motor
98578 AO-1001 FA-130 Type Stock Motor

15346 TORQUE-TUNED MOTOR PRO
15350 REV-TUNED MOTOR PRO
15351 ATOMIC-TUNED MOTOR PRO
15375 HYPER-DASH MOTOR PRO
15402 Light-Dash Motor Pro

說明及方法
玩咩賽例其實會影嚮到你用咩徑。

一般o黎講,如果玩香港傳統o既無限制,即係雙星四驅車所有摩打任用,因為摩打已經能夠提供理想車速,此情況下首選係中徑或細徑,務求取得底重心,使行駛狀況較穩定。

而如果係玩日本傳統有限制賽例,即只能用原廠摩打(俗稱雞摩)、15133 Rev-Tuned Motor(俗稱紫銀)、15134 Torque-Tuned Motor(俗稱橙銀)或15215 Atomic-Tuned Motor(俗稱灰銀)四款摩打。MS底只能用原廠摩打、15346 Torque-Tuned Motor PRO15350 Rev-Tuned Motor PRO15351 Atomic-Tuned Motor PRO四款,因為摩打性能較低,要提高車速一般會用大徑,以車輪直徑換取速度。
EMPRESS SPEEDWAY - 香港迷你四驅車場 - Mini 4WD Speedway of Hong Kong
圖檔
第一屆田宮迷你四驅ES盃亞軍

頭像
痴漢
Legendary EMPEROR
文章: 15442
註冊時間: 30日 6月 2009年, 02:14

Re: 田宮迷你四驅改造集

文章 痴漢 » 9日 12月 2009年, 01:10

主題
14款鎳氫充電池電量表現懸殊 - 《選擇》月刊第358期(2006年8月)

工具及材料
圖檔

說明及方法
圖檔 14款鎳氫充電池電量表現懸殊

科技日新月異,電子產品對電池能量的需求大增,為迎合市場需求,充電池製造商陸續推出高電容量的型號,延長每次的可用時間,減少充電次數。這次測試了14款AA型的的鎳氫充電池(NiMH rechargeable batteries),標註電容量由2,250mAh至2,600mAh,務求選出高電量及耐用的充電池。
EMPRESS SPEEDWAY - 香港迷你四驅車場 - Mini 4WD Speedway of Hong Kong
圖檔
第一屆田宮迷你四驅ES盃亞軍

頭像
痴漢
Legendary EMPEROR
文章: 15442
註冊時間: 30日 6月 2009年, 02:14

Re: 田宮迷你四驅改造集

文章 痴漢 » 10日 12月 2009年, 01:36

主題
15010 TAMIYA Ni-Cd N-3U BATTERY規格

工具及材料
圖檔

說明及方法
Data Sheets/NiCd Consumer/Sanyo N-3U.pdf
EMPRESS SPEEDWAY - 香港迷你四驅車場 - Mini 4WD Speedway of Hong Kong
圖檔
第一屆田宮迷你四驅ES盃亞軍

頭像
痴漢
Legendary EMPEROR
文章: 15442
註冊時間: 30日 6月 2009年, 02:14

Re: 田宮迷你四驅改造集

文章 痴漢 » 10日 12月 2009年, 01:57

主題
15212 Mini 4WD Ni-Cd Battery 1000 *2規格

工具及材料
圖檔

說明及方法
Data Sheets/NiCd Consumer/Sanyo N-3US.pdf
EMPRESS SPEEDWAY - 香港迷你四驅車場 - Mini 4WD Speedway of Hong Kong
圖檔
第一屆田宮迷你四驅ES盃亞軍

頭像
痴漢
Legendary EMPEROR
文章: 15442
註冊時間: 30日 6月 2009年, 02:14

Re: 田宮迷你四驅改造集

文章 痴漢 » 10日 12月 2009年, 02:49

主題
三洋eneloop電池規格

工具及材料
圖檔
HR-3UTG

說明及方法
Overview
 ‧Rechargeable 1000 Times
 ‧Low Self Discharge: Maintains 85% Charge After 1 Year
 ‧No Memory Effect: A Full Charge Every Time
 ‧Pre-Charged for Immediate Use
 ‧2000 mAh

Downloads
 Specifications (26.83 KB)
EMPRESS SPEEDWAY - 香港迷你四驅車場 - Mini 4WD Speedway of Hong Kong
圖檔
第一屆田宮迷你四驅ES盃亞軍

頭像
痴漢
Legendary EMPEROR
文章: 15442
註冊時間: 30日 6月 2009年, 02:14

Re: 田宮迷你四驅改造集

文章 痴漢 » 29日 12月 2009年, 05:17

主題
頭迫力製作

工具及材料
15193 FRP Multi Reinforcing Plate
15361 UNDERSIDE STABILIZING HEAD SET

說明及方法
圖檔

Article from ホビースクエアにしな
EMPRESS SPEEDWAY - 香港迷你四驅車場 - Mini 4WD Speedway of Hong Kong
圖檔
第一屆田宮迷你四驅ES盃亞軍

回覆文章
